Plateforme de tête professionnelle avec codage, décodage, descambing, modulant
Jan 15, 2025
DMP500 Les systèmes numériques d'aujourd'hui exigent des solutions puissantes, flexibles et polyvalentes et compactes qui permettent au fournisseur de services de prendre en charge de nouvelles architectures de réseau. Ce boîtier 1RU est livré avec 3 emplacements de module à hot-appariable indépendants.
Chaque module peut être configuré individuellement en fonction des applications, notamment ISDB-T, DVB-T, DVB-C, le traitement de modulation ATSC et la combinaison de toutes ces fonctions.
Le processeur de modulation multi-standard est la prochaine génération d'équipements de traitement des casquets intelligents où la combinaison de compacité et de flexibilité conduit à une solution rentable. Sur la base de notre expérience, DMP500 apporte des avantages opérationnels et économiques dans les applications de livraison vidéo.
Caractéristiques
Conception de plug-in modularisée, châssis 1U et 3 emplacements
ISDB-T, DVB-T, DVB-C, traitement modulant ATSC
Soutenez la combinaison flexible de tout type de modules différents
Traitement de données maximum de 800 m
Prise en charge 1 GE Bi-Direction (port de données), interface RJ45
Prise en charge de la gestion du Web, mise à jour via le Web
Alimentation à double déchaînement un
Avantage
Adopter la conception de modules complètement indépendante; Améliorez la stabilité des travaux indépendants de chaque module.
Avec mode de travail interne de commutateur; Un port de gestion de réseau est utilisé pour gérer chaque module (3 nms IP via un port réseau).
Nouvelle conception, pratique pour les opérateurs de réaliser une véritable sauvegarde et une redondance pour un équipement sans occuper plus d'espace.
Graphique de principe

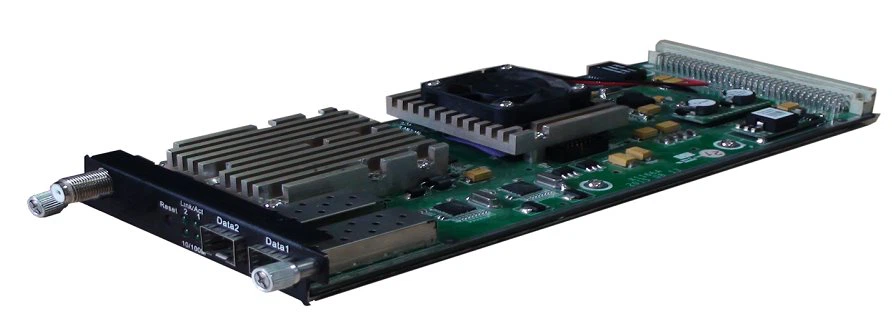

16/32 Module de modulation QAM
Spécifications du module
Entrée de données: 128 IP Entrée du port de données du panneau avant
Entrée IP max 512 sur UDP / RTP, 2 ports GE (RJ45 / SFP)
Entrée IP max 1024 sur UDP / RTP, 2 ports GE (RJ45 / SFP)
Sortie de données: sortie IP 16/32 sur UDP / RTP / RTSP,
unicast / multidiffusion, 2 ports GE (RJ45 / SFP)
TRAN Rate max: 840 Mbps / GE PORT
Sortie RF (type F): 16/32 canaux de multiplexage, brouillage
et modulant
Multiplexage
Remappant maximum PID: 180 Pides de sortie par canal
256 Pides de sortie par canal
Fonction PID Remapping (automatiquement ou manuellement)
Réglage précis de la PCR
Générez automatiquement la table PSI / SI
Brouillage
Simulcrypt maximum CA: 4
Standard : ETR289, ETSI { {1} } , ETSI { {2} }
Connexion: connexion locale / distante
Modulation
Standard: en 300 429 / itu-t J.83a / b (dvb-c)
Mer: supérieur ou égal à 40 dB
Fréquence RF: 50 ~ 960 MHz, 1 kHz étape
Niveau de sortie RF: {{0}} ~ +10 DBM (87 ~ 117 dbµv), 0,1 dB pour tous les opérateurs
Taux de symbole: 5. 0 MSPS ~ 7. 0 MSPS, 1KSPS Stepping
Constellation: 16/32/64/128/256qam
Sortie RF: 16 sorties de transporteur non adjacentes dans la bande passante de 192 millions
32 sorties de transporteur non adjacentes dans la bande passante de 384 m
8 DVB-T / ATSC Module de modulation
Spécifications du module
Entrée de données: 128 IP Entrée du port de données du panneau avant
256 IP Entrée sur UDP / RTP, Ports 2GE (RJ45 / SFP)
256 IP Entrée sur UDP / RTP, Ports 2GE (RJ45 / SFP)
Sortie de données: 8 sortie IP sur UDP / RTP / RTSP, Unicast / Multicast,
2 ports GE (RJ45 / SFP)
TRAN Rate max: 840 Mbps / GE PORT
Sortie RF (type F): 8 sorties porteuses non adjacentes dans la bande passante de 192 millions
Multiplexage
Numéro de canal: 8 canaux de multiplexage
PID maximum Remapping 180 entrée par canal
Fonction PID Remapping (automatiquement ou manuellement)
Réglage précis de la PCR
Générez automatiquement la table PSI / SI
Modulation: 8 * DVB-T
Standard: ETSI EN 300 744
Mer: supérieur ou égal à 40 dB
Fréquence RF: 50 ~ 960 MHz, 1 kHz étape
Constellation: QPSK / 16QAM / 64QAM BANDWIDTH: 6/7/8 MHz
Mode trans: 2k / 4k / 8k
FEC : 1/2, 2/3, 3/4, 5/6, 7/8
Niveau de sortie RF: {{0}} ~ +10 DBM (pour tous les opérateurs), 0,5 dB Stepping
Modulation: 8 * ATSC
Norme: ATSC A / 53
Mer: supérieur ou égal à 40 dB
Fréquence RF: 50 ~ 960 MHz, 1 kHz étape
Constellation: 8vsb
Bande passante: 6mhz
FEC RS (208 188) + treillis
Niveau de sortie RF: {{0}} ~ +10 DBM (pour tous les opérateurs), 0,5 dB Stepping
6 module de modulation ISDB-TB
Spécifications du module
Entrée de données: 128 IP Entrée du port de données du panneau avant
192 Entrée IP sur UDP / RTP, 2 ports GE (RJ45 / SFP)
Sortie de données: 6 sortie IP sur UDP / RTP / RTSP, Unicast / Multicast,
2 ports GE (RJ45 / SFP)
TRAN Rate max: 840 Mbps / GE PORT
Sortie RF (type F): 6 canaux de multiplexage et de modulation.
Multiplexage
Canal d'entrée: 192
PID maximum Remapping 180 entrée par canal
Fonction Pid Remapping (automatiquement ou manuellement),
Réglage précis de la PCR,
Générez automatiquement la table PSI / SI
Modulation
Norme: Arib STD-B31
Bande passante: 6m
Constellation: QPSK, 16qam, 64qam
Intervalle de garde: 1/32, 1/16, 1/8, 1/4
Mode de transmission: 2K, 4K, 8K
Taux de code: 1/2, 2/3, 3/4, 5/6, 7/8
Mer: supérieur ou égal à 40 dB
Fréquence RF: 50 ~ 960 MHz, 1 kHz étape
Niveau de sortie RF: {{0}} dbm ~ +10 DBM (87 ~ 117dbµv), 0,1 dB Stepping
16 module de modulation ISDB-TB
Spécifications du module
Entrée de données: 512 × 2 entrée IP sur UDP / RTP,
2 ports GE (RJ45 / SFP) et connecteur de flux
Sortie de données: 16 Sortie IP sur UDP / RTP / RTSP, Unicast / Multicast,
2 ports GE (RJ45 / SFP)
TRAN Rate max: 840 Mbps / GE PORT
Sortie RF (type F): 16 canaux de multiplexage et de modulation.
Multiplexage
PID maximum Remapping 256 Pides de sortie par canal
Fonction PID Remapping (automatiquement ou manuellement)
Réglage précis de la PCR,
Générez automatiquement la table PSI / SI
Modulation
Norme: Arib STD-B31
Bande passante: 6m
Constellation: QPSK, 16qam, 64qam
Intervalle de garde: 1/32, 1/16, 1/8, 1/4
Mode de transmission: 2K, 4K, 8K
Taux de code: 1/2, 2/3, 3/4, 5/6, 7/8
Mer: 40 dB
Fréquence RF: 50 ~ 960 MHz, 1 kHz étape
Niveau de sortie RF: 2 0 DBM ~ +10 DBM (87 ~ 117DBµV), 0,1 dB Stepping
Environnement
Dimension (w × l × h): 440 mm × 324 mm × 44 mm
Poids approximatif: 6 kg
Environnement: 0 ~ 45 degrés (travail); -20 ~ 80 degrés (stockage)
Exigences de puissance: AC 110V ± 10%, 50 / 60Hz, AC 220 ± 10%, 50 / 60Hz
